• Pirmąjį sprendimo variantą galite pamatyti paskutiniame straipsnyje

Jei jau perskaitėte straipsnį su pirmuoju variantu, galite pereiti tiesiai prie sprendimo.

Tikslas: Ekologiško plaukimo tvenkinio sukūrimas

Klientas paprašė, kad jo sklype esantį seną tvenkinį paverstume natūraliu ekologišku baseinu su švariu ir saugiu vandeniu be chloro.

Įsivaizduokite savaime užsipildantį tvenkinį, kurio plotas yra maždaug 20,00 x 10,00 metrų.

Per metus vandens lygis jame pasikeičia per 1 metrą: pavasarį pakyla, o rudenį nukrenta.

Vandens paviršius taip pat keičiasi nuo 14,00 x 7,00 m iki 12,00 x 5,00 m. Vanduo nuolat pilkas arba žalias, todėl maudytis jame nemalonu, o norint patekti į tvenkinį reikia lipti ilgomis kopėčiomis.

Užsakovas pageidauja, kad tvenkinys būtų tvarkingas ir švarus, primenantis pupos formą, su švelniomis sienelėmis, kurioms nereikėtų naudoti betono, o gylis siektų 3 metrus!

Bendras tvenkinio plotas – apie 100 m2. Reikia nedidelės sėdėjimo ar paplūdimio zonos, maudymosi zonos, tvenkinio zonos su vandens augalais, tvenkinys turi būti be žuvų.

Tai turėtų būti puiki vieta maudytis po maudynių.

Klientas taip pat atsiuntė nuotraukų, kaip jis norėtų, kad atrodytų tvenkinio kraštas.

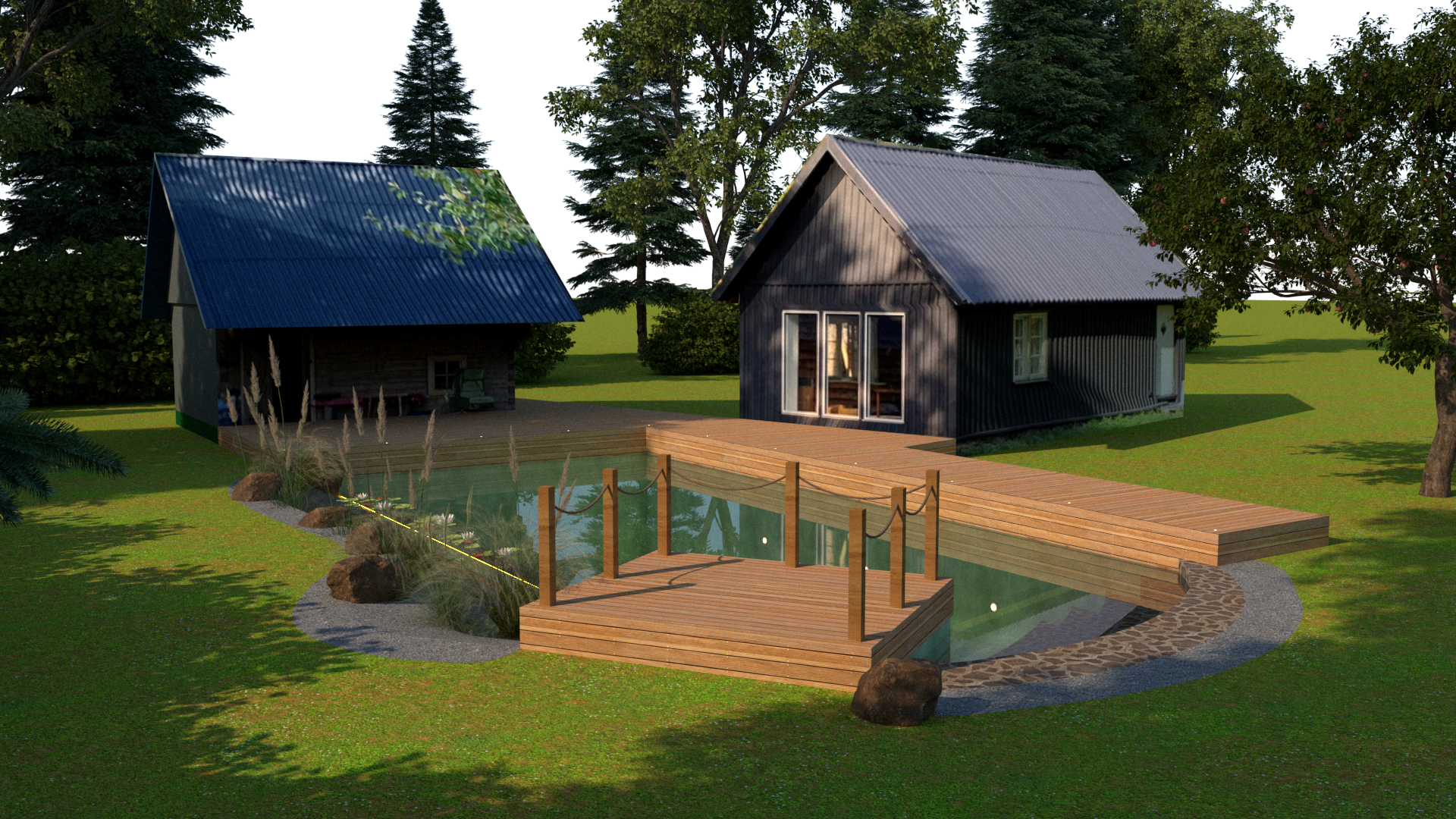

Eko tvenkinio prie pirties sprendimas 2 variantas:

Kaip alternatyvą pasiūlėme šiek tiek praktiškesnį tvenkinio dizainą – stačiakampio formos natūralų tvenkinį su biologiniu filtru, kurio gylis – 2,20 m.

Tai pakankamas gylis, jei nardoma nuo terasos lygio.

Giliosios zonos matmenys yra 8,00 x 5,00 metrai. Toliau yra plaukimo zona, kurios gylis 1,35 metro, tai patogus gylis, kad bet kada galėtumėte nusileisti ant kojų. Šios zonos matmenys yra maždaug 5,00 x 3,50 metro.

Šone priešais pirtį yra akmeniniai laiptai, kuriais galima patekti į paplūdimį ir veją.

Tvenkinį iš abiejų pusių supa maumedžio terasa.

Vienoje iš ilgųjų tvenkinio pusių įrengta apšviesta augalų zona, kurią nuo maudymosi zonos skiria atraminė sienelė ir medinė lenta, ant kurios galima atsisėsti žemiau vandens lygio. Puiki vieta atsipalaiduoti maudantis neišlipant iš vandens.

• Bendras tvenkinio plotas yra maždaug 100 m2.
• Tvenkinio matmenys yra 14,00 x 7,50 x 2,20 m.
• Maudymosi zonos matmenys yra 13,00 x 5,00 x 2,20 m, o plotas – apie 65 m2.
• Tvenkinio sienos yra betoninės.
• Šiame projekto variante taip pat planuojame naudoti žvyro filtrus “MD 2000” su bioplėvele, tačiau šį kartą tai bus vienas stačiakampis filtras, pagamintas iš betono ir paslėptas po nedidele terasa su tvorele – papildoma poilsio vieta.

Visa įranga pagrįsta “BioNova” technologija ir atitinka Vokietijos FLL standartą, taikomą natūraliems ir viešiesiems tvenkiniams.

Skirtingai nei kitų gamintojų universalių ar modulinių filtravimo sistemų technologijos, “BioNova” technologija sunaudoja mažiau energijos ir nereikalauja dažnos priežiūros.

Žiema įrangos nereikia išmontuoti, o „MD 2000“ filtrai plaunami kartą per metus ankstyvą pavasarį. Biofiltracija veikia šiltuoju laikotarpiu nuo kovo iki lapkričio, kai vidutinė paros temperatūra yra aukštesnė nei 12 °C, o žiemą jos nereikia.

Du plaukiojantys skimeriai skirti šiukšlėms surinkti, kurie veikia kelias valandas per dieną ir yra valdomi laikmačiu. Biofiltro siurblys „MD 2000“ veikia nuolat, kad bioplevelė būtų aprūpinama maistinėmis medžiagomis ir deguonimi.

Visa įranga sumontuota po terasa, siurblių žiemai nereikia nuimti.

Į pagrindinę įrangą, skirtą (EKO) ekologiniam tvenkiniui filtruoti, įtraukėme šią įrangą:

• Du (2 vnt.) plaukiojantys tvenkinių skimeriai bio baseinams, kad surinktų vandens paviršiaus nešvarumus ir lapai neterštų eko tvenkinio dugno;











• Automatinis tvenkinių vandens lygio reguliatorius su automatiniu šviežio vandens tiekimui ir pastoviam vandens telkinio priežiūrai;
• Specialus smulkių dalelių filtras Biber FineFilter BFS150 (Vokietija). Eko tvenkinio fitras skirtas dulkių ir smulkių dalelių surinkimui, su dangčiu, filtras atlaiko žmogaus svorį ir jį galima įrengti prie tvenkinio krašto;

• Biologinis bio filtras “MD 2000”, skirtas ekologiniams tvenkiniams su specialiu žvyro užkrova ir praplovimo sistema, kad būtų sudarytos sąlygos augti biologinei plėvelei, kuri natūraliai valo vandenį, filtras pagamintas iš betono ir aptvertas terasos dalimi su tvorele. Taip sukuriama papildoma poilsio zona toliau nuo pirties ir arčiau paplūdimio;

• Energetiškai efektyvus “Oase Aquamax dry 8000” bio-filtrų siurbliai, kurių našumas – 8 m3/h, o energijos sąnaudos – tik 100 W;
• Energiją taupantis “Oase Aquamax dry 14000” siurblys, kurio našumas – 14 m3/h, o energijos sąnaudos – tik 230 W,
• Siurbliai pagaminti Vokietijoje.

Preliminari bendra biotvenkinio filtravimo įrangos kaina sudaro 18 800 eurų.

Ekologiško tvenkinio sandarumui užtikrinti naudojama PVC tvenkinių hidroizoliaciją iš serijos “Natural Pearl”, idealiai tinkančią natūraliems baseinams ir tvenkiniams su perlamutro efektu, kurios bendra kaina – 6750 eurų.

Plėvelei suteikiama 15 metų garantija.











Preliminari medžiagų, transporto ir darbų kaina yra 9730 eurų (išlaidos gali keistis priklausomai nuo tvenkinio atstumo, dirvožemio savybių ir kitų veiksnių).

Projektavimo, reikiamos įrangos ir medžiagų specifikacijos sudarymas, vizualizacijos – kaina sudaro 2450 eurų. (Projektinių darbų kaina visuomet aptariama atskirai – projektas įskaičiuotas į įrangos ir darbų pirkimo sąmatą).

Preliminari Eko Tvenkinio projektavimo, įrangos ir darbų kaina: 37 730 eurų (visos kainos nurodytos be PVM).

Kaina yra preliminari ir bus tikslinama suderinus projektą.

Daugiau apie darbų eiliškumą ir etapus galite perskaityti atskirame straipsnyje. (nuoroda)

Tarp eko tvenkinio zonos ir pirties pasiūlyta naudoti medinę terasą su įmontuotu kraštiniu apšvietimu iš 10 vnt. prožektorių. Terasa prieina prie abiejų pastatų ir tęsiasi palei ilgąjį biotvenkinio kraštą iki pat paplūdimio. Pirties šone galima įrengti papildomus nerūdijančio plieno laiptus.

Nerūdijančio plieno laiptai į baseiną – nuo 330 eurų.

Nuo papildomos terasos virš bio-filtro „MD 2000 Biofilter“ iki terasos giliojoje pusėje yra 19 m2 vandens augalų plotas ir apie 6 m2 lelijų plotas.

Atraminė sienelė padengta specialia maumedžio lenta, kuri neleidžia žvyrui patekti į plaukimo zoną ir ant kurios galima sėdėti neišlipant iš vandens.

Siūlome įvairių rūšių vandens augalus, kaip pvz:

• Typha angustifolia – 6 vnt.
• Phragmites australis – 10 vnt.
• Ceratophyllum demersum – 3 vnt.
• Elodéa canadénsis – 2 vnt.
• Nymphoides peltata – 2 vnt.
• Iris pseudacorus – 3 vnt.
• Nymphaea ‘Marliacea Rosea’ – Ūdensroze – 2 vnt.
• Nymphaea ‘Gonnere’ – Ūdensroze – 1 vnt.

Bendra augalų kaina yra apie 255 eurai.

Betonavimo darbų apimtis ir kaina nurodoma detaliajame projekte ir nėra įtraukta į nurodytą kainą.

• Apytikslis betono kiekis šiame projekte yra 42 m3.

Papildoma įranga, kurį pasiūlytą klientui.

Tvenkinio apšvietimas

• Plaukimo zonai apšviesti pasiūlyti 3 vnt. povandeniniai LED šviestuvai „Dot-spot“, 24 V, 20 W, WW 2700K, 1840 lm, 20 W šiltai balta šviesa, korpusas ir įdėtinė dalis iš nerūdijančio plieno AISI316 – 2350 eurų.
• Augalams skirti 3 vnt. „Oase LunAqua Classic LED Set 3“, 12 VDC, WW 3000K, 120 lm, 1,7 W – 115 eurų.
• Terasos pakraščiui 10 vnt. taškinių akcentinių šviesos taškų 8 mm, 12 V DC, WW 2700K, 1,7 lm, 0,25 W – 475 eurai.

Valymo proceso metu bakterijos ir vienaląsčiai dumbliai miršta vandenyje ir nusėda ant dugno, todėl gali prireikti papildomos mechaninio valymo įrangos, pvz:

• Dolphin valymo robotas nuotoliniam tvenkinio dugno ir sienų valymui: kaina nuo 1170 eurų;
• Sietelis, šepetys, štanga – standartinis rinkinys bet kokiam vandens telkiniui: kaina nuo 110 eurų;
• Fango 2000 – dumblių siurblys augalų zonos valymui su galimybe naudoti įvairius priedus: kaina nuo 780 eurų.





















Tvenkinių šaltinėliai, upės, kriokliai, skulptūros

Natūralaus tvenkinio judantis vanduo ir jo čiurlenimas puikiai atpalaiduoja, o skulptūros džiugina akį savo detalėmis.























• Įranga ir darbai: kaina nuo 35 eurų.

Bio tvenkinio įrangos automatika ir valdymas

Sistemos SmartPond ekologiniam baseinui. Įranga leidžia rankiniu būdu ir automatiškai valdyti eko prūdo įrangą per išmanųjį telefoną:

• Priešsroves įrenginys, upelis, krioklys, šaltinėlis;
• Apšvietimas (dimeriuojamas arba on/off);
• Vandens temperatūra;
• Judesio jutikliai;
• Energijos taupymas;
• Įranga ir darbai: kaina nuo 625 eurų.











Daugiau projekto vizualizacijų:
